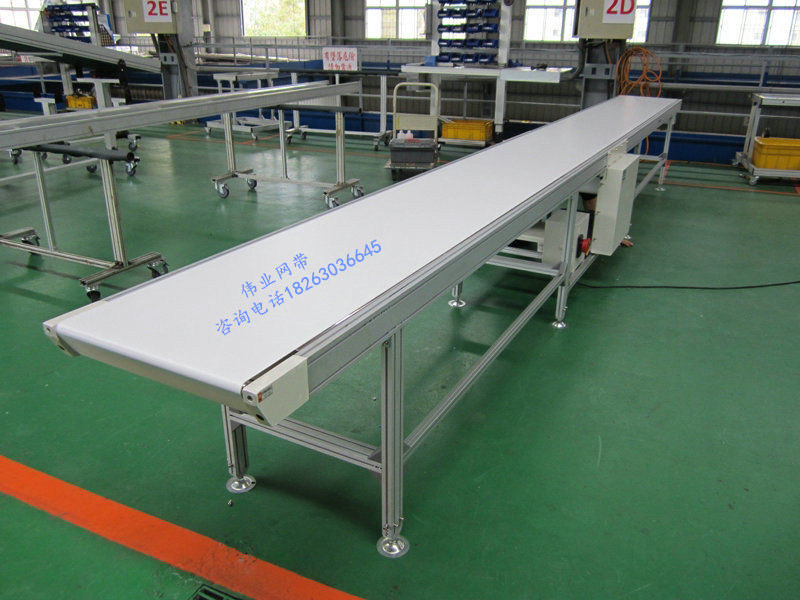

偉業帶式輸送機產品

        帶式輸送機傳動裝置設計 提要 帶式輸送機是我國目前必不可缺的機電設備，其憑借具有輸送距離長、運量大、連續輸送等特點，而且運行可靠，易于實現自動化和集中化控制，尤其對高產高效礦井，帶式輸送機已成為煤炭開采機電一體化技術與裝備的關鍵設備。

帶式輸送機由驅動裝置拉緊輸送帶，中部構架和托輥組成輸送帶作為牽引和承載構件，借以連續輸送散碎物料或成件品。該次課題研究圍繞帶式輸送裝置的各個部分展開足一攻破設計，其中軸承的設計和驅動的改善為主。 關鍵字：傳動方式，滾動軸承，帶式驅動，減速器

 目 錄

1、確定傳動方式………………………………………….…………. ……………………3

2、電動機的選擇………………………………………….…………. ……………………4

 3、傳動裝置 ………………………………………………………….……………………5

4、齒輪的設計計算………………………………………………….. ……………………6

5、輸出軸的設計計算 ……………………………………….……………………………9

6、鍵連接設計 ………………………………………….…………………………………15

 7、箱體結構的設計…………………………………………….……..……………………15

 8、潤滑密封設計 ………………………………………….………………………………17

 9、機頭傳動裝置的驅動改善………………………………………………………………18

 結論語 ………………………………………………………………………………………20

 參考文獻 ……………………………………………………………………………………20

引  言

        上世紀80年代初，我國帶式輸送機行業只能生產TD75型帶式輸送機，因而配套棉帆布輸送帶即可滿足要求，但當時國家重點工程項目中帶式輸送機產品卻都是從國外進口。80年代中期，我國帶式輸送機行業開始引進國外先進技術和專用制造設備，設計制造水平有了質的提高，并逐漸替代進口產品。

       近年來，我國帶式輸送機總體上已經達到國際先進水平，除滿足國內項目建設的需求外，已經開始批量出口，其設計制造能力、產品性能和產品質量得到了國際市場的認可。而輸送帶作為承載和牽引構件，是帶式輸送機中的主要部件之一，因此必須滿足國內大型項目及國際更高標準的要求。   通過對帶式輸送機發展歷程的闡述，我們也更顯而易見的看出學院對我們研究帶式輸送機傳動裝置設計的要求是合乎國情，關乎人類進步的，也是對我們下一代促進國家機電類事業發展的鍛煉。

       環顧外國帶式輸送傳動裝置的飛速發展水平，確實超出我國的水平，不可否認國內外帶式輸送機技術上所存在的差距，所以該選題的研究意義不言而喻，經過我三年對機械知識的學習以及生產實習，我對機械行業有了更深刻的認識和理解，看到了機械工業在國民經濟中的重要地位。機械制造是我國工業領域的重要組成部分，而帶式輸送機也在很多工業生產中起到了重要作用。所以設計出一種新型的帶式輸送機對于生產技術的提高會有一定的推動力。

        研究范圍主要是傳動方案的選擇，電動機，傳動比的分配，以及計算傳動裝置的運動，齒輪的設計計算，軸的設計計算，鍵連接和聯軸器的選擇等等。 技術參數主要是，輸送帶拉力F(N),輸送帶速度v(m/s), 滾動直徑D(mm)等等。

       機械設計課程設計是在完成機械設計課程學習后的一次重要的實踐部分，是高等院校對學生專業能力的一次較全面的設計能力訓練，也是對機械設計課程的全面復習和實踐。其目的是培養理論聯系實際的設計的設計思想，訓練綜合運用機械設計，結合生產實際分析和解決工程實際問題的能力，鞏固，加深和拓展有關機械設計方面的知識。 本課題要解決的主要問題包括，機頭傳動裝置的驅動改善，傳動的優化。
